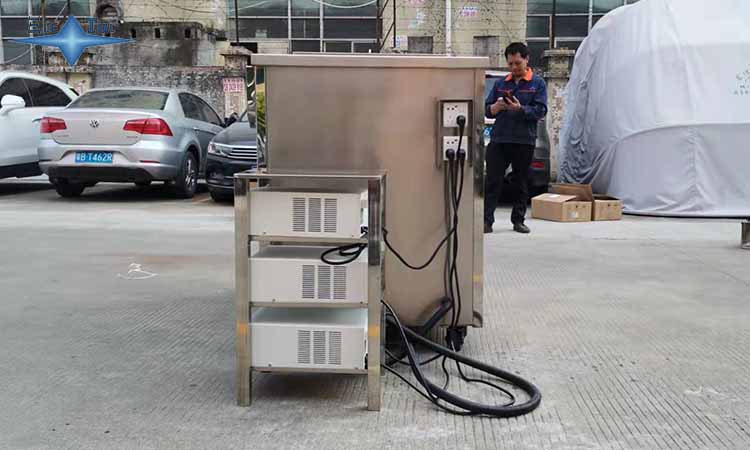

高頻電路用于將220V市電轉換成約40kHz的高頻電流，為超聲波振動器供電。超聲波振動器分為自激勵和其他激勵兩種。旋轉機械定時開關使通電電路工作后(指示燈通電時)，220V交流由RV1、C1、T1等與D7-D10組成的EMI電路整流，形成300V左右的直流電壓。300V電壓經R3， R4通Q2，電流經R3、Q2、L3、C3對地。同時L3誘導的電流通過L2和L1-1施加到振子的兩端，L1-2誘導的電流將導致Q2進一步傳導。這種正反饋過程使Q2快速進入飽和導電狀態。隨著C3充電，L3儲能不斷增加，流經R3 Q2 L3的電流不斷減少，L1-2 L1-3產生反向電動勢。為了防止電流的減小，電動勢使Q2迅速從飽和導通轉到截止，使Q1從截止跳到飽和導通。

此時，電流通過R3、C2、L3和Q1到達地面。同樣，L3誘導的電流通過L2和L1-1作用于振動器的兩端，L1-2誘導的電流將使Q1進一步傳導。這種正反饋過程使Q1快速進入飽和導電狀態。隨著C2充電，L3儲能不斷增加，流過R3、Q1、L3的電流不斷減小，L1-2、L1-3產生反向電動勢。為了防止電流的減小，電動勢使Q1迅速從飽和導通變?yōu)榻刂梗琎2從截止變?yōu)轱柡蛯āＶ貜?fù)這個過程，不會被L2誘導的約40kHz的高頻電流關閉超聲波振動器。停止工作。

電路中，R1和R2將C2和C3中儲存的電能進行放電，使電路在充電后的下一個循環中正常工作。R8和R9平分+300V電壓，使兩個開關管CE兩極之間的電壓相等。D5和D6用于保護兩個開關管不被擊穿。使用時，避免物體直接接觸清洗槽(內槽)底部，避免超聲波從內槽底部發出后，因與液體接觸不足而損壞超聲波振動器。另外，罐內的洗滌液應超過3/1，否則超聲波振動器容易損壞。
